Vysokorychlostní účastnické přípojky (xDSL)
- Použití stávajících symetrických telefonních metalických kabelů
(last-mile) pro vysokorychlostní přenosy (jednotky-desítky Mb/s).
- Metalická dvoudrátová vedení mohou na vzdálenosti
stovek metrů až jednotek kilometrů (omezeno frekvenčně závislým útlumem
a rušením) přenášet poměrně velkou šířku pásma (až 1 MHz)
- Stalo se
použitelné s
rozvojem metod kódování a technologie zpracování signálu.

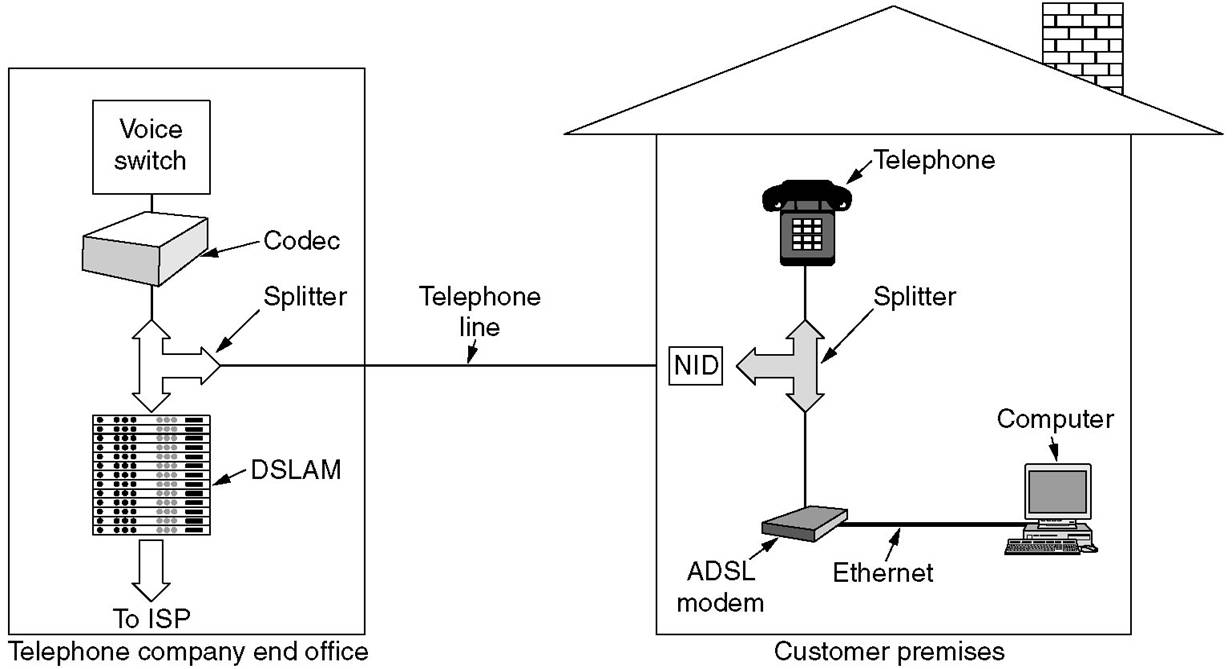

Jednotlivá účastnická vedení (fyzická vrstva) zakončeny v ústředně na
DSLAM (DSL Access Multiplexer).
DSLAM konvertuje na ATM (PPP spojení protaženo na router) nebo Ethernet.
Základní dělení
- 1. přenos v základním pásmu: HDSL, SDSL
2. přenos v přeloženém pásmu: ADSL, VDLS
- 1. symetrie přenosových rychlostí upstream/downstream
2. různé přenosové rychlosti upstream/downstream (ADSL)
Výhodou přeloženého pásma možnost koexistence s POTS (Plain Old
Telephone System) a ISDN.
Asymetrické technologie vhodné pro linky s asymetrickým provozem (video
on demand, WWW
klienti, ...).
Symetrické linky vhodné pro propojování ústředen, BTS apod.,
připojování LAN poskytujících datové služby.
HDSL - High-rate Digital Subscriber Line
- symetrické, základní pásmo, potlačená ss složka, 2B1Q
- standard ITU-T G.991.1
- max 2Mbps
- dosah až 8 km
- použití pro připojení účastníků do ISDN, PCM 1. řádu
(E1/T1 - pobočkové
ústředny), propojení základnových stanic v celulární síti, propojení
lokálních sítí
- dělení datového toku do více párů (2-3)
- duplexní přenos metodou potlačení ozvěny
- Dosah řádově 3 km, použitelné opakovače
SDSL - Single-pair Digital Subscriber Line
- vylepšený HDSL, 3B8Q, proprietární
- jediný metalický pár, dosah do 3 km
- symetrické, vhodné pro velké objemy dat i v upstream směru
G.SHDSL
- standardizovaná varianta SDSL (ITU/T G.991.2)
- cca o 30% větší dosah, možnost použití opakovačů
- více variant přenosových rychlostí (192 kbps - 2.3Mbps)
- pro velké objemy dat i v upstream směru
VDSL - Very high speed Digital Subscriber Line
- režim symetrický (26 Mbps) i asymetrický (max. 52 Mbps
downstream, 6.4 Mbps upstream - reálně udáváno cca 2Mbps)
- jeden metalický pár
- v přeloženém pásmu:
- možnost vytvářet různé kombinace kanálů o různých
přenosových rychlostech
- možnost koexistence s POTS a ISDN
- echo kompenzace nepoužívaná ( na vyšších frekvencích není možné)
- frekvenční pásmo rozšířeno na 30 MHz za cenu omezení
dosahu řádově stovky metrů (300-1300m)
- technologicky základ pro "Long Reach Ethernet - LRE"
IDSL - ISDN DSL
- využití fyzické vrstvy U-rozhraní ISDN BRI (2B1Q na 1 páru, full
duplex kompenzací ozvěny, 144 kbps)
ADSL - Asymmetric Digital Subscriber Line
- Využití frekvenčního
multiplexu i potlačení ozvěny
- Mezinárodně standardizováno (DSL Forum: www.adsl.org, ITU-T)

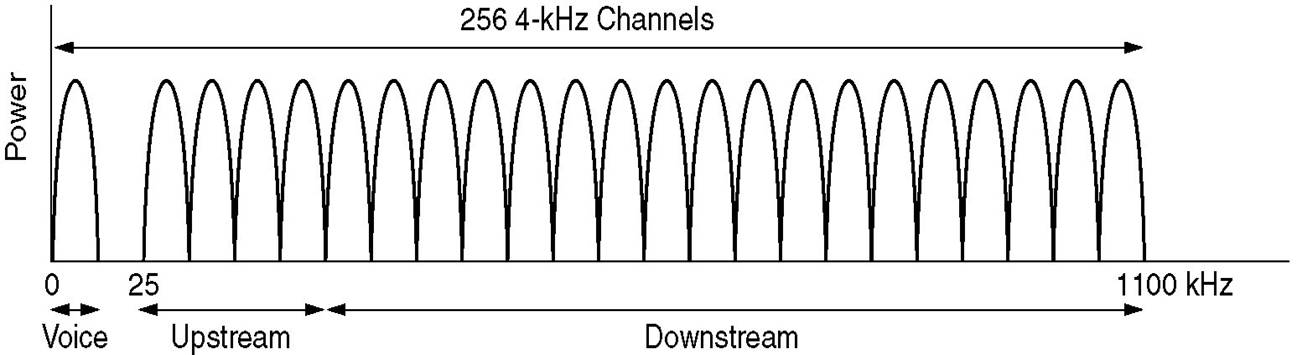

- Rozdělení pásma na subkanály, subkanály využívají modulace QAM (s
různým počet stavů podle úrovně rušení a útlumu frekvenčního pásma
subkanálu).
"Discrete MultiTone" - DMT.
Downstream pásmo (se může s využitím potlačení ozvěny překrývat s
upstream pásmem.
G.dmt: 250 4kHz kanálů (downstream max. 8Mbps)
G.lite: 1/2 kanálů (downstream max. 1.5 Mbps, upstream max. 640 kbps)
- oddělení pásem splitterem. Splitter možno nahradit mikrofiltrem
před
telefonem nebo přímým propojením (za cenu zhoršení parametrů přenosu).
- dosah jednotek kilometrů (max. 5.5 km)
- RADSL: Rate-adaptive ADSL, upravování přenosové rychlosti podle
naměřených parametrů délky a kvality linky. Při inicializaci spoje se
měření provádí vždy.
Více informací: Vodrážka,J.:
Přenosové systémy v přístupové síti. Skriptum FEL ČVUT Praha, 2003
