Semestrální projekt do předmětu Technologie počítačových sítí

autor: Radim Bača
zadání: Provoz (IOS-em podporovaných) protokolů s adresami v datech přes NAT. Analýza problému u každého protokolu, praktické ověření pomocí síťového analyzátoru, jak je ošetřen.

Network Address Translation - NAT

NAT je proces, kdy dochází při průchodu NAT prvkem k výměně adresy v IP hlavičce za jinou.

NAT prvkem může být firewall, router nebo počítač. Na prvku, který provádí NAT, se vždy definuje jedno outside interface a jedno nebo více inside interface. Vnitřní síť pak často používá privátní adresy a vnější síť globální. Při překladu je vždy možné stanovit, které IP adresy se budou překládat a které ne pomocí access listů. Zabrání se tak zbytečnému překladu platných veřejných adres ve vnitřní síti.

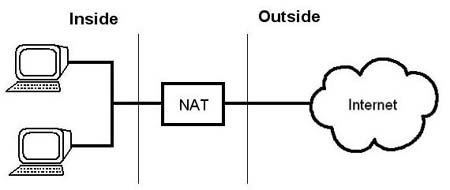

NAT prvek se nachází mezi vnítřní sítí (inside) a vnější sítí (outside). Vnější síť bývá nejčastěji internet:

obrázek č.1

Výhody NATu jsou následující:

Šetří adresní prostor IP adres. Vzhledem k narůstajícímu počtu uživatelů internetu je toto podstatná vlastnost, kterou dnes využívají poskytovatelé internetu, mobilní operátoři a hlavně firmy či domácí sítě. Za pevnou IP adresu pak musíme například u Eurotel Data Nonstop i připlatit. Problém s nedostatkem IP adres se s nástupem NATu poněkud zmírnil, ale dá se očekávat že v nejbližších letech bude docházet k pozvolnému přechodu na IPv6. Tento protokol má 128-bitů oproti stávajících 32-bitů u IPv4.
Zvyšuje bezpečnost vnitřní sítě. Skrytím vnitřních adres a jejich oddělením NAT prvkem. Je to nejjednodušší způsob ochrany proti neoprávněnému vniknutí z vnější sítě. Zařazením DNATu (viz níže) mezi vnitřní a vnější síť se automaticky vytvoří jednoduchý firewall. Žádný počítač z vnější sítě nemůže kontaktovat počítač na vnitřní síti, dokud to neudělá tento počítač sám.

Typy adres v NAT:

Inside Local - adresy konfigurované na stanicích vnitřní sítě. Obvykle to bývají privátní adresy
Inside Global - adresy, pod nimiž jsou stanice na vnitřní síti vidět z vnější sítě (dynamicky alokovány z poolu veřejných adres). Tyto adresy již bývají z rozsahu poskytnutého IANA (Internet Assigned Numbers Authority)
Outside Local - adresy stanic ve vnější síti, jak se jeví ve vnitřní síti
Outside Global - adresy konfigurované na stanicích vnější sítě

Formát překladové tabulky:

V některých tabulkách jsou vyplněny pouze položky inside local a inside global.

NAT má mnoho forem a může fungovat různými způsoby. Tady uvádím několik z nich:

Dynamický NAT - DNAT

Na NAT prvku existuje NAT Pool. NAT Pool je seznam globálních adres na outside interface. Je to v podstatě množina adres, které máme k dispozici při přístupu do vnější sítě. Vnitřní síť je oadresována pomocí inside local adres. Výhodou je možnost zpřístupnění outside sítě mnoha stanicím přes několik globálních adres.

Jak DNAT funguje:

Počítač (nebo nějaké zařízení s IP adresou) na vnitřní síti se pokusí spojit s počítačem ve vnější síti, jako je třeba web server.
NAT prvek přijme paket.
Pokud inside local adresa přijmutého paketu ještě nemá přidělenu inside global adresu a NAT prvek by měl adresu překládat, tak NAT prvek přidělí první dostupnou IP adresu z NAT poolu a vytvoří se příslušný záznam v překladové tabulce. Položky překladové tabulky se vytvářejí jen při požadavku z inside do outside.
NAT prvek pak vymění adresu v IP hlavičce paketu tak, jak to určuje překladová tabulka z inside local na inside global. Paket pošle dál na cílovou adresu.
Když jde odpověď na požadavek zpět, NAT prvek zkontroluje cílovou adresu. Pak se podívá do překladové tabulky a zjistí, kterému počítači (či zařízení) cílová adresa náleží. Tato inside global adresa v hlavičce paketu se vymění za inside local a paket se pošle do vnitřní sítě cílovému počítači.
Počítač přijme paket. Proces se opakuje tak dlouho, dokud počítač komunikuje s vnější sítí. Existuje doba životnosti (timeout), po kterém se záznam v překladové tabulce vymaže. Díky tomuto timeoutu je umožněno obměňování IP adres.

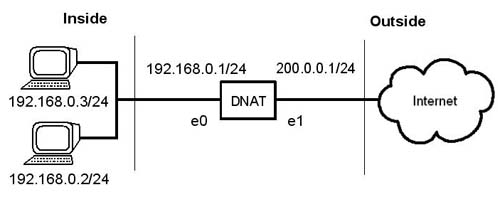

příklad zapojení DNATu:

obrázek č.2

Pro rozsah adres v NAT poolu 200.0.0.100 - 200.0.0.110 pak bude konfigurace routeru vypadat takto:




	  interface e0

	    ip address 192.168.0.1 255.255.255.0

	    ip nat inside

	    no shutdown
	  - konfigurace na vnitřním rozhraní

	  interface e1

	    ip address 200.0.0.1 255.255.255.0

	    ip nat outside

	    no shutdown
	  - konfigurace na vnějším rozhraní

	  ip nat pool MYPOOL 200.0.0.100 200.0.0.110 netmask 255.255.255.0
	 - vytvoření NAT poolu

	  ip nat inside source list 10 pool MYPOOL
	 - povolení DNATu

	  acces-list 10 permit 192.168.0.2 0.0.0.255
	 - zařazení IP podsítě 192.168.0.0/24 do access listu

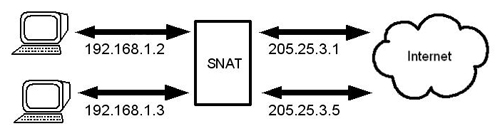

Statický NAT - SNAT

Nat prvek provádí statický překlad jedné IP adresy vždy na tutéž IP adresu. Každá inside local adresa má pevnou inside global adresu, která je nastavena v NAT prvku. Je to zvláště užitečné, pokud potřebujeme sdílet nějaké zařízení z vnější sítě, nebo při přechodu na jiný adresní rozsah. Překladová tabulka je tedy statická a v případě nejaké změny je potřeba ji upravit manuálně.

obrázek č.3

Port Address Translation (PAT, NAT overloading)

PAT (NAT overloading) je další variantou NATu. U této varianty NATu se více inside local adres mapuje na jednu inside global adresu na různých portech. Tedy máme jednu veřejnou adresu a vnitřní síť oadresovanou inside local adresami.
Překladová tabulka je rozšířena o dvě položky:

Inside local port - port, ze kterého byl paket odeslán.
Inside global port - číslo portu, na který je paket odeslaný ze zdrojového portu počítače mapován.

Jak PAT funguje:

Počítač (nebo nějaké zařízení s IP adresou) na vnitřní síti se pokusí spojit s počítačem ve vnější síti
NAT prvek přijme paket.
Pokud paketu neodpovídá žádný záznam v překladové tabulce a NAT prvek by měl IP adresu odesílatele překládat, NAT prvek uloží inside local adresu a inside local port do překladové tabulky. NAT přidělí záznamu zatím nepoužitý inside global port a svou inside global adresu, na kterou jsou mapovány všechny pakety z vnitřní sítě.
NAT prvek pak vymění IP adresu a port v IP hlavičce paketu tak, jak to určuje překladová tabulka z inside local na inside global. Paket pošle dál na cílovou adresu.
Když jde odpověď na požadavek zpět, NAT prvek zkontroluje cílovou adresu a port. Pak se podívá do překladové tabulky a zjistí, kterému počítači (či zařízení) cílová adresa a port náleží. Tato inside global adresa a port v hlavičce paketu se vymění za inside local adresu a port a paket se pošle do vnitřní sítě cílovému počítači.
Počítač přijme paket. Proces se opakuje tak dlouho, dokud počítač komunikuje s vnější sítí. Existuje doba životnosti (timeout), po kterém se záznam v překladové tabulce vymaže.

Výhodou je, že se tak připojuje více počítačů přes jednu IP adresu.

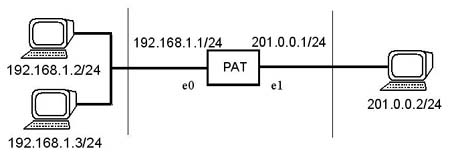

Tady je malý příklad, jak může vypadat zapojení PAT:

obrázek č.4

konfigurace PATu (routeru):




	  interface e0

	    ip address 192.168.1.1 255.255.255.0

	    ip nat inside

	    no shutdown
	  - konfigurace na vnitřním rozhraní

	  interface e1

	    ip address 201.0.0.1 255.255.255.0

	    ip nat outside

	    no shutdown
	  - konfigurace na vnějším rozhraní

	  acces-list 10 permit 192.168.1.2 0.0.0.255
	 - zařazení IP podsítě 192.168.1.0/24 do access listu

	  ip nat inside source list 10 interface e1 overload
	 - povolení PATu na rozhrani e1

Překladová tabulka pak může vypadat například takto:
Inside local adresa	Inside local port	Inside global adresa	Inside global port
192.168.1.1	10000	201.0.0.1	4000
192.168.1.2	10000	201.0.0.1	4001
192.168.1.2	10001	201.0.0.1	4002

Tato tabulka popisuje situaci, kdy je na prvním počítači vytvořeno jedno připojení a na druhém počítači jsou vytvořena dvě (např. ftp, http ...).

Load-balancing

Toto je způsob využití NATu pro zvýšení spolehlivosti připojení či nějaké poskytované webové služby jako je www server. Může významně zvýšit rychlost odezvy jednotlivým klientům a zabránit katastrofě v případě výpadku serveru. NAT prvek, který je předřazen takovému serveru, přerozděluje požadavky klientů mezi několik serverů.

obrázek č.5

Princip spočívá v tom, že dochází k překladu při průchodu do vnitřní sítě. NAT prvek pak rovnoměrně přerozděluje požadavky na servery a do IP hlavičky paketu dá vždy IP adresu serveru na který paket půjde. Tento paket pak zašle na tento server.

Provoz protokolů s adresami v datech přes NAT

Při analýze tohoto problému jsem se zaměřil na dva síťové protokoly IMCP a FTP. Nejprve se budu zabývat protokolem ICMP.

ICMP

Po pečlivém prozkoumání všech druhů zpráv ICMP, jsem došel k tomu, že v nich není žádná, která by se musela explicitně překládat při průchodu NAT prvkem. Jediný druh ICMP zpráv, kdy dochází k přenosu IP adresy je přesměrování. Ovšem nepodařilo se mi najít situaci zapojení, kdy by muselo docházet k překladu této adresy.

File transfer protokol - FTP

FTP je protokol, který se využívá pro přenos souborů mezi dvěma uzly na internetu. Tento přenos může probíhat jak mezi dvěma servery, tak mezi klientem a serverem.
U protokolu FTP tedy existují dva kanály:

Řídící kanál (spojení) - je to kanál, přes který se posílají řídící příkazy a odpovědi na tyto příkazy. FTP příkazy specifikují parametry přenosu a typ operace, který chceme provést (stažení, kopírování, mazání)
Datový kanál (spojení) - kanál, přes který docházi k přenosu dat. Přes tento kanál může docházet k současnému přenosu tam i zpět.

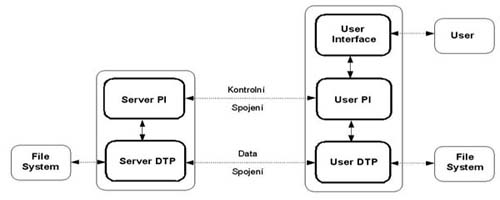

Schéma FTP protokolu při přenosu mezi klientem a serverem:

obrázek č.6

k obrázku č.6:

Server-PI (Protocol Interpret) - serverový protokol čeká na spojení z user-PI. Příjímá standardní FTP příkazy, zasílá odpovědi a řídí server-DTP
Server-DTP (Data Transfer Process) - kanál pro přenos dat. V aktivním režimu zřizuje spojení s user-DTP, který čeká na spojení. Připravuje parametry pro přenos a zasílá data do user-DTP na povel od Server-PI. DTP může být také ve stavu pasivním, kdy jen naslouchá a čeká na spojení od user-DTP.
User-PI - protokol klienta provadí inicializaci spojení se server-PI. Zasílá FTP příkazy a řídí User-DTP
User-DTP - kanál pro přenos dat čeká na spojení od Server-DTP.

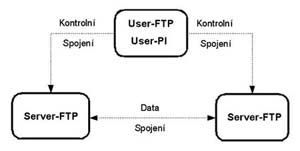

Schéma FTP protokolu při přenosu mezi dvěma servery:

obrázek č.7

k obrázku č.7:

Server-FTP - proces nebo množina procesů, které provádějí FTP spolu s user-FTP a případně dalším serverem. Součástí je server-PI a server-DTP
User-FTP - množina funkcí včetně user-PI, user-DTP a uživatelského rozhraní. Dohromady provádějí funkce FTP s jedním nebo více server-FTP.

DTP se vždy může nacházet právě v jednom ze stavů:

Pasivní - když je datový kanál pasivní, znamená to že čeká na příjem dat. Toto je důležitá vlastnost, která nám umožňuje zahájit přenos ze strany uživatele. To může být někdy zcela nezbytné, aby se přenos vůbec uskutečnil. V případě, že totiž máme mezi user-DTP a server-DTP firewall nebo DNAT, nemůže server-DTP spojení vůbec zahájit. Musí to za něj udělat user-DTP.

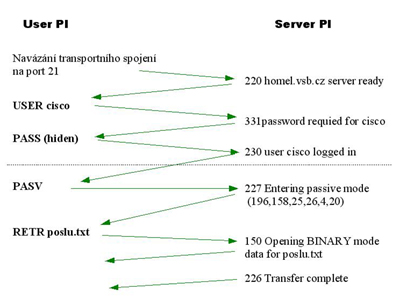

Následující schéma ukazuje, jak může vypadat komunikace na PI (řídícím) kanálu. První část je otevření FTP spojení (autentizace uživatele). Příkaz PASV pak uvadí server-DTP do pasivního režimu. User-DTP pak zahájí přenos příkazem RETR, který má jako parametr název souboru, který chceme přenést na server:

obrázek č.8
Aktivní - Pokud je DTP v aktivním stavu, znamená to, že zahajuje přenos dat na druhou stranu. Druhé DTP pak je ve stavu pasivním a čeká na spojení.

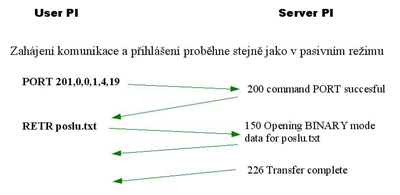

V tomto příkladu aktivního spojení se zasílá příkaz PORT, který upřesňuje IP adresu a port user-DTP:

obrázek č.9

protokol FTP přes NAT

Dále jsem se zaměřil na chování protokolu FTP při průchodu NATem. U naprosté většiny FTP příkazů při průchodu NATem nenastavá žádná změna. Jediné FTP příkazy, které nesou IP adresu, jíž je nutno překládat, jsou příkaz PORT (obr.8) a odpověď na příkaz PASV (obr.9). Příkaz PORT udává, na kterém portu a IP adrese se nachází user-DTP. Příkaz PORT má význam jen v aktivním režimu, kdy data spojení zakládá server-DTP. Příkaz PASV uvádí server-DTP do pasivního režimu. Server odpovídá IP adresou a portem, na kterém se server-DTP nachází.

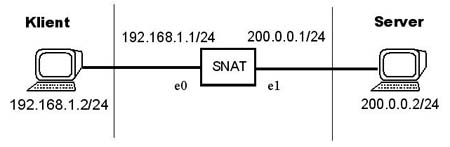

Schéma zapojení, na kterém jsem FTP přes SNAT zkoušel:

obrázek č.11

Konfigurace SNATu (routeru):




	  interface e0

	    ip address 192.168.1.1 255.255.255.0

	    ip nat inside

	    no shutdown
	  - konfigurace na vnitřním rozhraní

	  interface e1

	    ip address 200.0.0.1 255.255.255.0

	    ip nat outside

	    no shutdown
	  - konfigurace na vnějším rozhraní

	  ip nat inside source static 192.168.1.2 200.0.0.3
	 - konfigurace statického překladu

Teď bych se zaměřil na každý z příkazů zvlášť. Pro oba jsem použil stejné zapojení, které je uvedeno na obrázku č.11.

PORT:
Fungování: Jak už bylo řečeno, při FTP přenosu existuje FTP příkaz PORT, u kterého dochází k přenosu IP adresy. Tento příkaz se zasílá v případě, že user-DTP je na jiném portu než je standardní, nebo pro upřesnění IP adresy. Obvykle se zasílá před zahájením samotného přenosu. Parametrem příkazu PORT je šest 8-bitových čísel. První čtyři čísla jsou IP adresa a poslední dvě jsou číslo portu rozdělené na dvě 8-bitová čísla. (číslo portu je 16-bitové). Prvek NAT provede překlad této IP adresy podle překladové tabulky jako v IP hlavičce paketu.
Demostrace problému: Aby NAT prvek provedl přeložení IP adresy v příkazu PORT je nutné, aby FTP klientem byl počítač na vnitřní straně. Tedy pomocí jakéhokoli FTP klienta vytvoříme FTP spojení s počítačem na vnější síti. Aby klient zaslal příkaz PORT, stáhneme jakykoli soubor z FTP serveru (get nazevsouboru). V aktivním režimu by měl klient zaslat před samotným přenosem příkaz PORT. Zde můžeme sledovat, jak prvek NAT (router) provede překlad.
V našem případě je IP adresa 192.168.1.2 klienta za SNATem je překládána na adresu 200.0.0.3. Tentokrát jsem zachytával pomocí etherealu jak na straně klienta , tak na straně serveru . Přenášel jsem soubor poslu.txt. Jak proběhly příkazy a následný překlad můžete vidět na obrázcích:

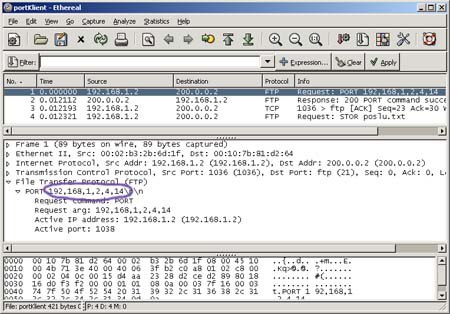

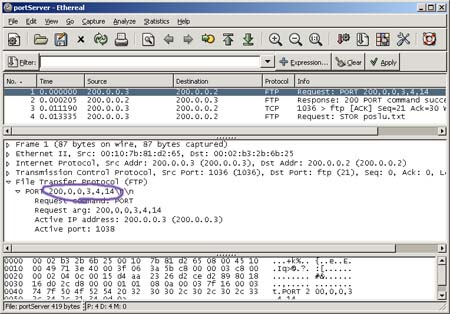

Zachyceno pomocí etherealu ze strany klienta:	Zachyceno pomocí etherealu ze strany serveru:

PASV:
Fungování: Při zaslání příkazu PASV se uvede Datový kanál do pasivního stavu. Jako odpověď na tento FTP příkaz sever odpoví něco jako: "227 Entering Passive Mode (192,168,1,2,4,25)". Zaslaná IP adresa hlavičce FTP se pak na NAT prvku přeloží podle překladové tabulky.
Demostrace problému: Aby NAT prvek provedl přeložení IP adresy je nutné, aby FTP klientem byl počítač na vnější straně. Pomocí jakéhokoli FTP klienta vytvoříme FTP spojení s počítačem na vnintřní síti. Uvedeme datový kanál do pasivního režimu příkazev PASV. Odpověď bude obsahovat IP adresu, jak bylo dříve popsáno. Můžeme sledovat, jak prvek NAT (router) provede překlad.
IP adresa 192.168.1.2 serveru je za SNATem je překládána na adresu 200.0.0.3. V těchto souborech si prohlédnout zachycení pomocí etherealu jak na straně klienta , tak na straně serveru . Jak proběhl příkaz a následný překlad můžete také vidět na obrázcích:

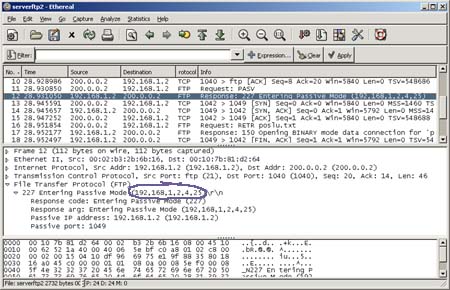

Zachyceno pomocí etherealu ze strany klienta:	Zachyceno pomocí etherealu ze strany serveru:

Použité zdroje:

RFC 792 - Internet Control Message Protocol, Sep 1981
RFC 959 - File Transfer Protokol, Oct 1985
Petr Grygarek, Network Address Translation - přednášky k předmětu TPS, www.cs.vsb.cz/grygarek/TPS/NAT
Jiří Peterka, e-archiv Jiřího Peterky, www.earchiv.cz
Jeff Tyson, How Network Address Translation Works, computer.howstuffworks.com
