Sítě LAN a WAN

Rozlehlost sítě - poměr doby šíření signálu [zpoždění signálu] k době vysílání jednoho paketu (ta je závislá na přenosové rychlosti). Značí se a. Pro a > 1 je na médiu současně více paketů. LAN: a < 1.

Topologie sítí

WAN - zpravidla polygonální
LAN - často sdílený kanál, příp. strom a přepínání

Vliv topologie na:
 - rozšiřitelnost
 - spolehlivost - odolnost proti výpadku síťových prvků a média
 - rekonfigurovatelnost [při výpadku], automatická rekonfigurace
 - výkon - zpoždění, využití přenosové kapacity, ...

Konkrétní typ sítě je svázán s určitou topologií. Některé sítě i ve více
alternativních topologiích.


Nejpoužívanější topologie
-------------------------

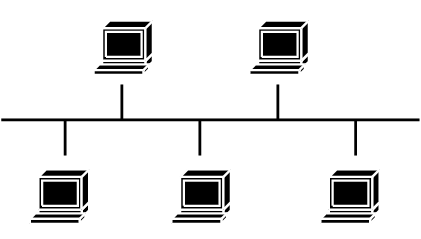

* Sběrnice [bus] - stavebním prvkem pasivní segment - koax, příp. TP
  - pasivní médium, odolné proti výpadkům stanic
  - malé zpoždění (není zpoždění na aktivních prvcích)
  - neoddělitelný provoz dvojic stanic
  - malá odolnost proti chybám média [a chybovému chování stanic]
  - malé zpoždění příjmu vysílaného signálu, příjem všemi stanicemi
     => možnost použití deterministických i nedeterministických metod
        řízení

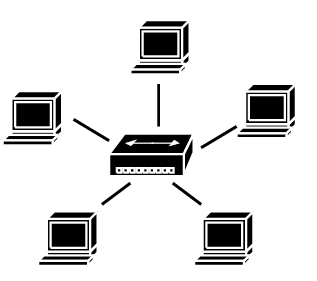

* Hvězda [star]
  - hub [pasivní-hlavně optické sítě / aktivní], citlivost na jeho výpadek
  - snadná realizace spojů bod-bod [výhodné pro použití optiky]
  - odolné proti výpadku stanic, citlivé na výpadek HUB

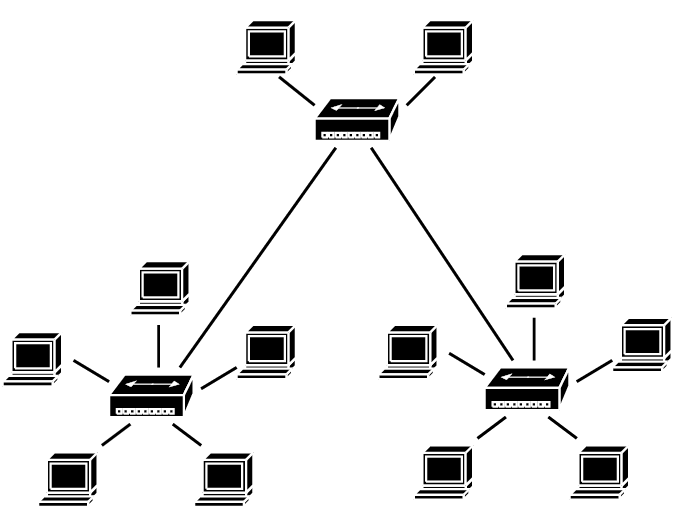

* Strom [tree, distributed star]
  - rozšířením hvězdy, u širokopásmových a optických sítí, strukturovaná
    kabeláž
  - vlastnosti obdobné hvězdě
  - metody řízení: jako u sběrnice, nebo hierarchické řízení [100VG-AnyLAN]

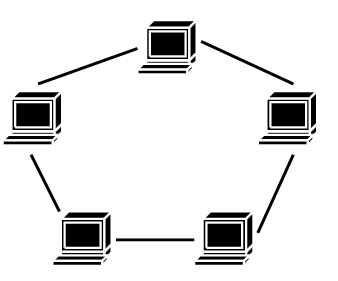

* Kruh [ring]
  - jednosměrné 2-bodové propojení stanic => možnost kombinovat média
  - základní prvek posuvný registr
  - deterministické metody řízení
  - citlivost na výpadek uzlu i spoje => řeší MSAU s přemosťováním
     nebo dual ring (2 protisměrné kruhy zajišťující redundanci)

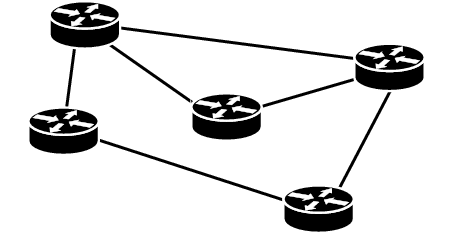

* Polygonální topologie
  - ve WAN, více cest, linky bod-bod

Poznámka: Speciální topologie - používány spíše v těsně vázaných
          paralelních systémech

V praxi kombinace těchto topologií daná obecným propojením různých typů
lokálních sítí.


Fyzická, elektrická a logická topologie
---------------------------------------

Fyzická topologie - podle vedení kabeláže
Elektická topologie - podle vedení signálu
Logická topologie - logický systém uspořádání jednotlivých stanic
                    pro metody deterministického řízení, směrování
                    apod. Často snaha eliminace smyček blokováním některých
                    linek v síti tvořící obecný graf.
