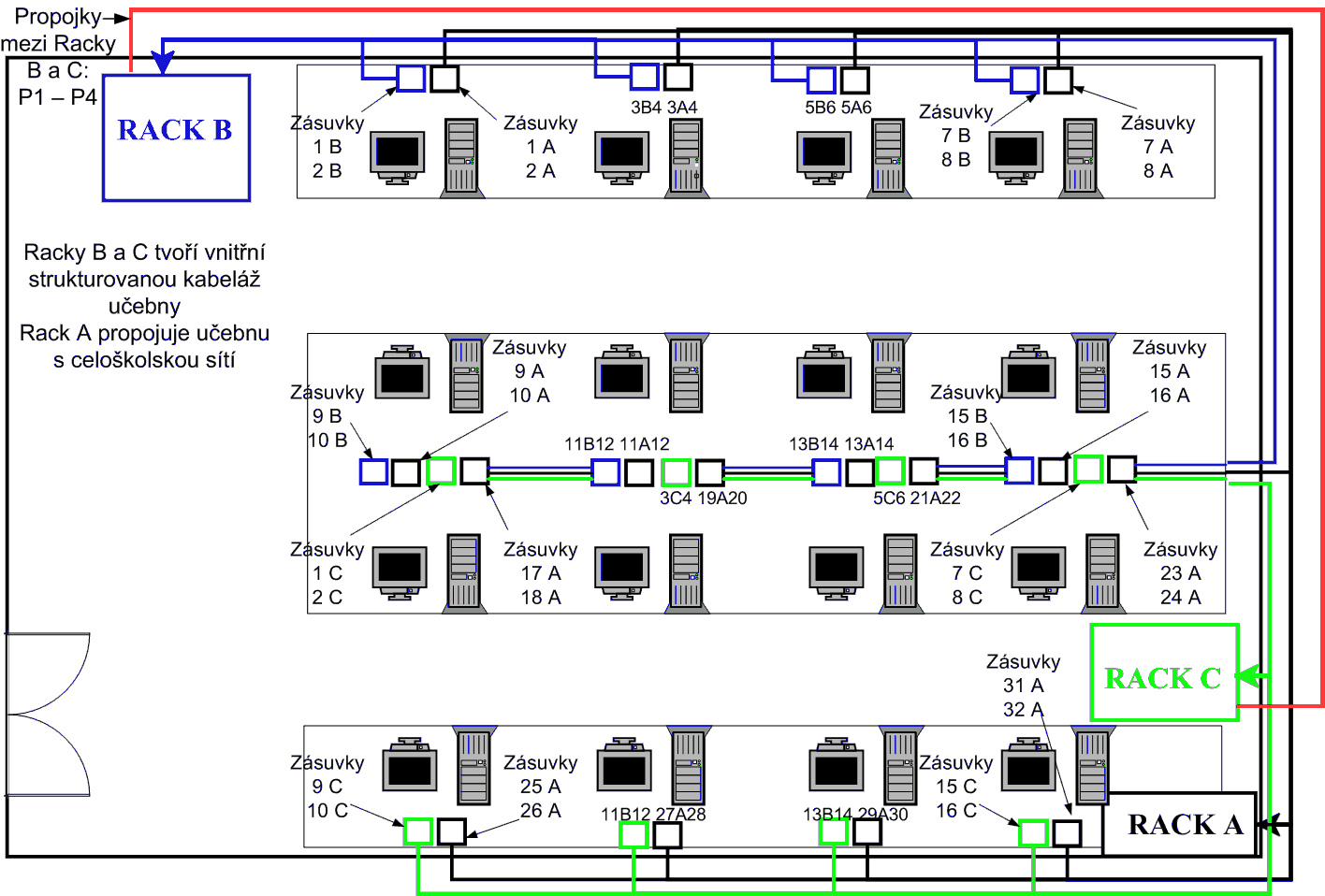

Přiložený obrázek schématicky znázorňuje rozvedení strukturované kabeláže v učebně G317b.

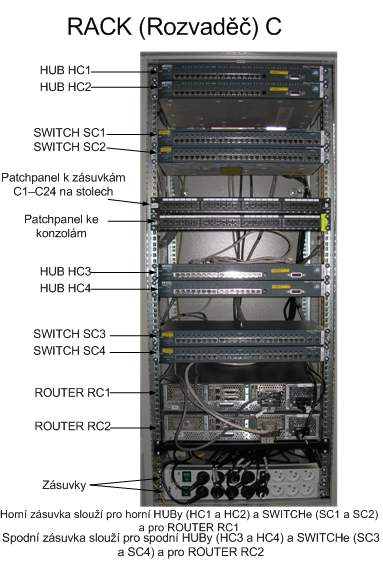

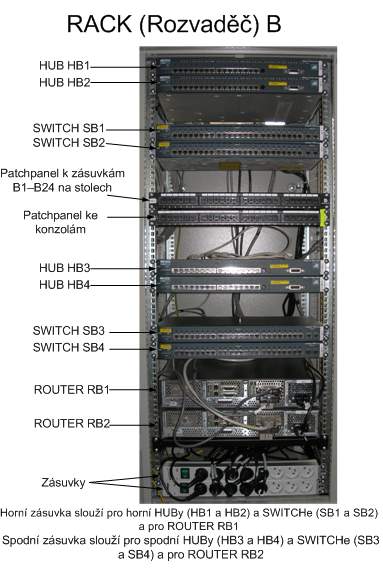

Rack A propojuje učebnu se školní sítí. Racky B a C slouží k výuce v předmětu POS.
Síťové prvky jsou pojmenovány třemi znaky XYZ, kde:
X - typ síťového prvku (H = HUB, S = SWITCH, R = ROUTER)
Y - RACK, ve které je prvek umístěn (B, nebo C)
Z - číslo síťového prvku daného typu v daném racku.
