Transmission Control Protocol (TCP)

Cíl kapitoly

V této kapitole si připomenete vlastnosti protokolu TCP a prohloubíte znalosti o jeho dynamickém chování. Tyto znalosti jsou důležité hlavně pro pochopení mechanismů, které se v síti používají pro nepřímé řízení chování zdrojů datových toků využívajících protokolu TCP.

Prekrekvizity

Před prostudováním této kapitoly se seznamte s úvodním popisem protokolu TCP (Dostálek, kap. 9).

Funkce TCP - opakování

Obousměrný spolehlivý datový proud mezi dvěma aplikacemi
Aplikace v rámci stroje (IP adresy) identifikovány portem
Identifikace spojení: čtveřice < lokální IP adresa, lokální port, vzdálená IP adresa, vzdálený port >.
Dělení datového proudu na segmenty (max. délka segmentu dána Path MTU).
TCP řeší opakované vysílání ztracených segmentů, resekvencování, rušení duplikovaných segmentů.

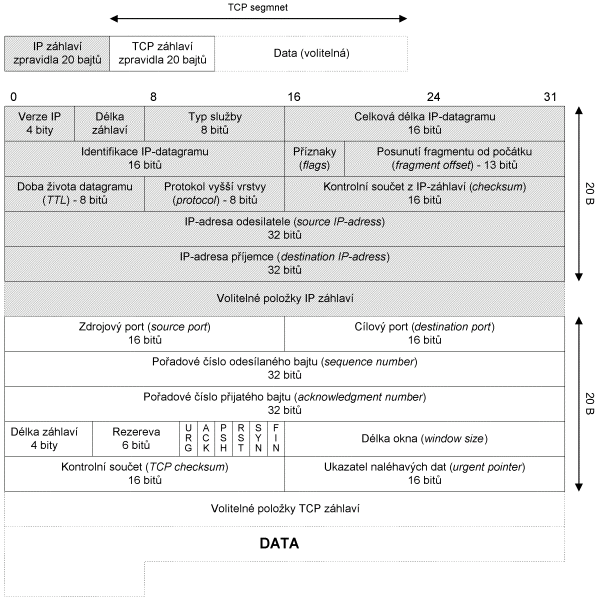

Záhlaví TCP a jeho enkapsulace

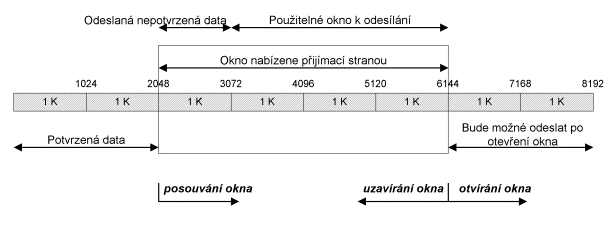

Sliding Window

Bajty v datovém proudu se číslují (v obou směrech nezávisle), sekvenční číslo je číslem prvního bajtu v daném segmentu.

Délka segmentu

Volbou MSS (Maximum Segment Size) protokolu TCP strana specifikuje, jak velké segmenty je ochotna akceptovat.
Volba MSS smí být pouze v SYN segmentu.
Není-li volba MSS uvedena, použije se pro cíle na stejné LAN MTU této místní LAN, pro ostatní cíle pak implicitní hodnota 536 (576B - 20B (IP Header) - 20B (TCP Header)). 576 je minimální délka IP paketu.

Potvrzování

Inkluzivní ACK - potvrzením přijetí sekvenčního čísla N se automaticky potvrzuje přijetí všech sekvenčních čísel nižších (ISN < n < =N).
Není selektivní ACK, NAK.
Použití techniky zpožděné odpovědi (delayed ACK) - při příchodu dat se potvrzení negeneruje ihned, ale čeká se (typicky 200 ms, dle normy max. 500 ms), zda nebudou k odeslání data pro druhý směr. Potvrzení pak připojeno připojeno (tzv. piggybacking) k těmto datům.

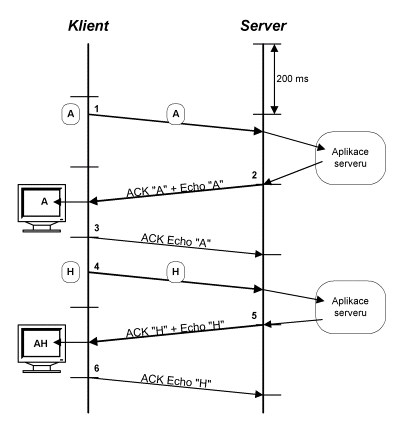

Motivace pro techniku zpožděné odpovědi - interaktivní aplikace:

Obvyklá implementace techniky zpožděné odpovědi v OS: časovač tikající každých 200 ms:
ACK se generuje po každém přijatém segmentu (byť případně opožděně - delayed ACK). Při přijetí segmentu mimo pořadí (out-of-order) přijímač okamžitě generuje duplicitní ACK, což urychlí detekci ztráty segmentu.

Detekce ztraceného segmentu na vysílači:

vypršení timeoutu
duplicitní ACK téhož sekvenčního čísla - indikuje, že na přijímač přicházejí další segmenty, ale nějaký segment chybí. Dva stejné ACK mohou být způsobeny jen příchodem v obráceném pořadí (je předpoklad, že segmenty ještě dojdou), za indikaci výpadku segmentu se proto obvykle považují tři a více následující duplicitní ACK.

Nagleův algoritmus

Používá se pro interaktivní aplikace generující krátké pakety (tzv. tinygramy).

Krátké pakety zatěžují pomalé WAN linky
Do sítě může být zaslán současně vždy jen jeden krátký paket, další až po příchodu ACK - tím se vkládaná zátěž automaticky upravuje podle odezvy sítě
V mezičase se data pro odeslání na vysílači střádají (až do MSS)
Nutné vypnout pro některé aplikace (XWindow - jednostranné realtime info o pohybu myši)

Strategie retransmisí, výpočet timeoutu

Retransmission Timeout (RTO) odvozen z vyhlazeného Round-trip Time (RTT).

Chápání RTT:
čas mezi odesláním segmentu s určitým sekvenčním číslem a prvním ACK potvrzujícím toto sekvenční číslo (přímo nebo inkluzivně).

Výpočet RTO - původní verze

Nechť M je aktuální změřený RTT, R je vyhlazovaný RTT.

R=a.R+(1-a).M
RTO=R.b

a je koeficient pro vyhlazení, obvykle 0.9.
b je faktor variance zpoždění, doporučuje se hodnota 2.

Výpočet RTO - aktualizovaná verze pro vyšší fluktuaci RTT

Využívá se průměru a střední odchylky RTT.
A je vyhlazená hodnota RTT
D je vyhlazená variance

Err=M-A
A=A+g.Err               (g=1/8)
D=D+h.(|Err|-D)         (h=1/4)
RTO=A+4.D

Karnův algoritmus

Pokud vyprší timeout a dojde k retransmisi, nepřispívá RTT od následujícího ACK k výpočtu vyhlazeného RTT. Nelze totiž rozlišit, zda jde o opožděný ACK původních nebo již opakovaných dat.

Fast Retransmit

Při detekci tří duplicitních ACK se vyšle znovu segment, o němž se předpokládá, že je ztracený, aniž by se čekalo na timeout.
Předpokladem použití Fast Retransmit je, aby přijímač při příchodu segmentu mimo pořadé gemeroval okamžitě duplicitní ACK.
Fast Retransmit se samozřejmě použije jen tehdy, když jsou zmíněné tři duplicitní ACK přijaty do normální retransmise příslušného segmentu od vypršení timeoutu.
Fast Retransimit je užitečný pro velká okna - nemusí se opakovat tak velké množství dat, jako by se opakovalo při postupném vypršení timeoutu všech po ztraceném segmentu vyslaných a kvůli němu nepotvrzených segmentů.

Navazování spojení

Three-way handshake:

Náhodná volba Intial Sequence Number (ISN) - obrana proti případným zatoulaným a pozdě dorazivším segmentům
Příznak SYN se co do sekvenčních čísel jeví, jako by měl délku 1B
Pokud server neodpovídá na SYN: postupné prodlužování časů mezi opakovanými pokusy, po 75 sekundách se aplikaci hlásí chyba (BSD implementace).

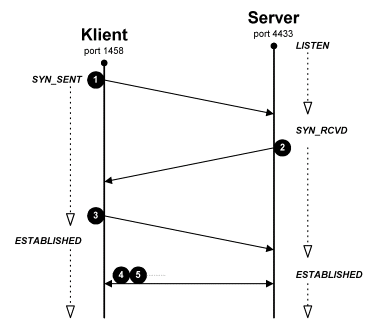

Stavový diagram TCP - stavy při navazování spojení:

Listening Queue

fronta udržující spojení, která již prošla three-way handshake
zřizuje se voláním listen(socket,BACKLOG), spojení aplikace přebírá voláním accept(socket)
pokud ve frontě není místo, došlý SYN se ingoruje. SYN bude klientem opakován, mezi tím se ve frontě může uvolnit místo.

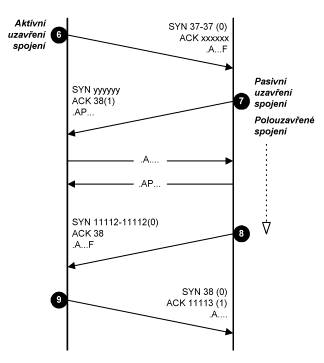

Ukončování spojení

FIN+ACK nezávisle v obou směrech (aktivní a pasivní uzavření spojení)
možnost jednostranného uzavření spojení (half-close) pro indikaci konce přenášení dat ve směru od stanice, která poslala FIN.
Příklad použití half-close: rsh myhostname.cz sort < datafile
Příznak FIN se co do sekvenčních čísel jeví, jako by měl délku 1B

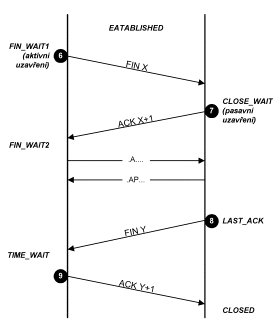

Stavy stavového diagramu TCP při ukončování spojení:

Stav 2MSL (Maximum Segment Lifetime)

týká se strany, která aktivně uzavřela spojení (tedy vysílá poslední ACK):
strana musí být schopna zopakovat poslední ACK, pokud se tento ztratí.
při ztrátě posledního ACK příjde opakovaný poslední FIN
maximální doba čekání na případný opakovaný FIN:
předpokládaná max. doba šíření posledního ACK sítí + předpokládaná max. doba šíření opakovaného FIN sítí (2 * Maximum Segment Lifetime, odtud 2MSL].
informace o právě uzavřeném socketu se tedy musí v jádře OS podržet po dobu 2MSL, po tuto dobu tedy nelze znovu otevřít stejnou dvojici socketů (se stejnou lokální IP adresou, lokálním portem, vzdálenou IP adresou a vzdáleným portem). Doba 2MSL je podle implementace 2 minuty nebo 30 s.
Některé implementace bohužel tuto podmínku zesilují (zjednodušují) a nedovolují po dobu 2MSL znovu otevřít tentýž lokální port. To je problém při restartu serverů na well-known portech. U klientů nevadí, protože porty klientů jsou dynamicky přidělované OS.

Odmítnutí spojení

Indikuje se příznakem RST

při pokusu navázat spojení na port, na kterém žádný server neběží
pokud některá komunikující strana zjistí, že protějšek je nedůvěryhodný

Řízení toku dat

řízení přijímačem - inzerování velikosti přijímacího okna (podle místa v přijímacím bufferu).
WINDOW 16 bit, TCP volba SCALE v SYN segmentu (posun hodnoty WINDOW o n bitů)- užitečné zejména pro velké součiny bandwidth*delay.
řízení vysílačem - regulace vysílacího okna (podle provozu v síti (zpětná vazba přes ACK) a pomalý náběh)

Syndrom hloupého okna (Silly Window Syndrome)

K syndromu hloupého okna dochází, pokud přijímač opakovaně nabízí krátké přijímací okno, namísto aby počkal, až bude moci nabídnout větší. Syndrom vede k neefektivnímu vysílání po krátkých segmentech.

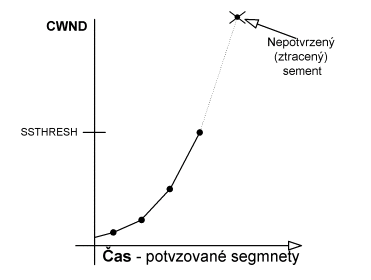

Pomalý náběh (Slow start)

při zřizování nového TCP spojení možnost skokového nárůstu zátěže, zahlcení sítě a zneprůchodnění všech (i již navázaných) spojení.
principem je přizpůsobení rychlosti vysílání segmentů do sítě rychlosti přicházejících ACK
používá se jen pro spojení mimo LAN

Vysílač upravuje šířku vysílacího okna (CWND,"Congestion Window"), ta se udržuje v bajtech.
Také udržuje hodnotu SSTHRESH, což je hodnota velikosti CWND, od které již začíná hrozit zahlcení.
Cílem je udržovat CWND blízko nad hodnotou SSTHRESH, kde však ještě nedochází k zahlcení

Postup:

na počátku CWND inicializováno na 1 segment (MSS bajtů)

při přijetí každého ACK k vyslanému segmentu (možná inkluzivního) zvětšení CWND o jeden segment (MSS)

pokračuje se do ztráty prvního segmentu

Výsledkem je exponenciální řada počtu vysílaných segmentů (1,2,4,8,16,...).

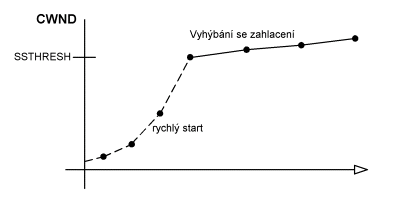

Předcházení zahlcení (Congestion Avoidance)

Možné důvody zahlcení

data se z rychlejší sítě posílají na pomalejší
přeplnění front směrovače (sčítáním datových toků)

Implementace algoritmů Congestion Avoidance a Slow Start se obvykle spojuje.

Inicializace: CWND=1xMSS, SSTHRESH=65535 B.
Maximální vysílané množství bajtů: min(CWND,WINDOW)
Chování při odsílání segmentu:
Je-li CWND < SSTHRESH: chování podle Slow start (exponenciální nárůst CWND),
jinak podle Congestion Avoidance (lineární nárůst CWND)
Chování při ztrátě segmentu: SSTHRESH=min(CWND/2,WINDOW), nejméně však 2*MSS
- ztráta detekována vypršením timeoutu: CWND=1xMSS, následuje Slow start
- ztráta detekována duplicate ACK: jen úprava SSTHRESH=CWND/2 (ale minimálně 2*MSS)
Úprava CWND v oblasti nad SSTHRESH (Congestion Avoidance):
přičítá se (MSSxMSS/CWND + MSS/8) v celočíselné aritmetice.
(Druhý člen vede k rychlejšímu otevírání okna pro větší segmenty)

Pomalý start se znovu spouští při detekci výpadku segmentu timeoutem, ne při detekci duplicitním ACK (při tom stále ještě nějaké segmenty procházejí).

Persist Timer

periodické zjišťování velikosti přijímacího okna druhé strany (window probes)
řeší deadlock, pokud přijímač přijímaci okno uzavřel, pak zase otevřel, ale otevírací ACK se ztratil
window probes jsou běžné segmenty s opakovaným posledním sekvenčním číslem a délkou nula, příjímač na ně musí odpovědět ACK s aktuální hodnotou velikosti přijímacího okna (WINDOW)

Keepalive Timer

slouží k detekci rozpadlého spojení (možnost uvolnění zdrojů serveru)
lze zapnout volbou v Sockets API
rozporuplné, není v normě, testování idle spojení by spíše měla řešit sama aplikace
spojení se zruší i kvůli dočasnému výpadku konektivity
