WDS Configuration aneb jak to vidí Avayové :-)
Wireless Distribution System (WDS) vytváří spojení mezi dvěma 802.11a, 802.11b nebo 802.11b/g AccesPointy prostřednictvím jejich rádiových rozhraní. Tato spojení přenáší provoz od jednoho AP, ktere nema Ethernetovou konektivitu k druhému AP, které ji má. WDS dovoluje konfigurovat až 6 point-to-point spojení mezi přístupovými body.

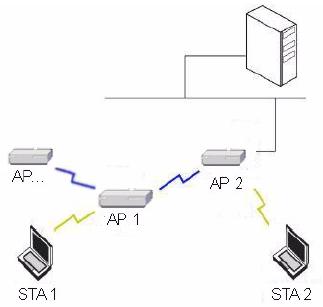

AP1 a AP2 komunikuji prostřednictvím WDS spojení (znázorněno modrou čarou). Toto spojení poskytuje Klientovi 1 s přístupem do sítě stejný zdroj ačkoli AP1 není přímo připojené do Ethernet sítě. Paket určený pro nebo odeslaný klientem je přenášen mezi AP prostřednictvím WDS spojení.
Přemostění WDS
Každé WDS spojení je mapováno do logických WDS portů na AP. WDS porty se chovají spíše jako Ethernetové porty, než standardní bezdrátové rozhraní: na BSS portu ( Basic Service Set ) , se AP učí prostřednictvím asociací a z rámců. Na WDS nebo Ethernet portu, se AP učí pouze z framů. Když nastavujete WDS, zachovejte v paměti následující:
- WDS spojení sdílí komunikační pásmo s klienty. Proto, když maximální datová rychlost pro přístupový bod je ještě 11Mb, ale pro klienta je výkon snížen, když je WDS spojení aktivní.
- Když není nakofigurována žádná partnerská MAC adresa v tabulce MAC adres, zůstává WDS port ve stavu DISABLED (zakázán)
- Každý WDS port na samostatném AP může mít unikátní partnerskou MAC adresu. Nezadávejte tu samou MAC adresu dvakrát v seznamu portů.
- Každý AP, který je členem WDS musí mít nastaven stejný CHANNEL LIST (frekvenci kanálů) ke komunikaci s ostatními.
- Každý AP, který ne členem WDS musí mít stejnou doménu (Network domain)
- Každý AP, který ne členem WDS musí mít stejné WEP šifrování. WDS nepoužívá 802.1x. Proto, když chcete šifrovat WDS spojení, musíte nastavit aby každý AP používal WEP šifrování a každý AP musí používat stejný šifrovací klíč.
- Pokud vaše síť nepodporuje SPANNING TREE, buďte opatrní, aby jste se vyhnuli vytvoření smyček. Na příklad, vytvoření WDS spojení mezi dvěma AP připojených do téže sítě vytvoří v síti smyčku (pokud je zakázaný Spanning tree) .
