Vzdálené zapínání/vypínání napájení zařízení (230V)

[editovat]

Komerční alternativy

Povětšinou drahé.

IP POWER 9258
tez se jmenuje NETIO-230-4x230V
http://koukaam.se/koukaam/showproduct.php?article_id=762
manual - http://koukaam.se/koukaam/downloads/MAN_EN_NETIO-230.pdf


[editovat]

APC

Link na web APC (katalogove cisla prilozena): http://apc.com/products/family/index.cfm?id=70&ISOCountryCode=cz

Autocont: http://www.atcomp.cz/presmerovani.aspx?goto=/zbozi.aspx$$skup=1$kat=55$pkat=1813$vyr=101

Vybrany model: http://apc.com/resource/include/techspec_index.cfm?base_sku=AP7952

[editovat]

Adamuv pruzkum

Ukazka bazmeku od apc viz

http://apc.com/resource/include/techspec_index.cfm?base_sku=AP7920&tab=documentation

Podle dokumentace to umi snmpv1 a snmpv3, jinak nejake https a podobne nevhodne veci, jestli ne/jdou nastavit porty pomoci snmpv3 nepisou, ale maji ro a rw comunitu, tak snad jim to funguje. Posledni verze firmware je z 01/21/2008 (takze stale je na tom nejaky vyvoj).

Klicova slova pro vyhledavani jsou : APC Switched Rack Power Distribution Units PDU7

Seznam vsech bazmeku od APC zde: http://apc.com/products/family/index.cfm?id=70

Strucny vypis ze seznamu 230V vstup (u vsech):

1U, 8 vystupu, 10A cca 12 tis kc http://www.pc-levne.cz/apc-switched-rack-pdu-12a-208-230v-c13-p-9513.html?cPath=136_152_291
1U, 8 vystupu, 16A cca 13,5 tis kc http://www.pc-levne.cz/apc-switched-rack-pdu-16a-208230v-c13-p-9514.html?cPath=136_152_291
2U, 16 vystupu, 32A cca 20tis kc http://www.pc-levne.cz/apc-switched-rack-pdu-32a-230v-c13-p-9515.html?cPath=136_152_291

Potom maji tzv Zero coz je jedna dlouha lista umistena vertikalne v racku viz napr http://apc.com/resource/include/techspec_index.cfm?base_sku=AP7950

A jeste maji i verzi na 400V(380V)

Uzivatelske ucty to sice ma, ale to je hlavne pro jejich "aplikaci" a nebo web, u snmp celkem pochybuji

[editovat]

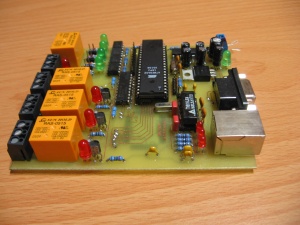

Konstrukce Michala Krumnikla

Podle návodu z WWW (Bascom-AVR). Zjednodušeno, návrh vlastního plošného spoje.

Program a PCB v Eagle viz zde

Další fotky v SVN v adresáři HW/VYPINAC.

[editovat]

Technická specifikace

Deska je osazena 4 ks relátek firmy Sun Hold http://www.sunhold.com/ras.html, typem RAS-0515. Celý modul je napájen 9V DC. Kladný pól je vyznačen fialově na modré svorkovnici. Pro nastaveni se používá seriový port s konektorem Can 9 zásuvka(samice) - 57600/8/N/None. Do sitě je připojen přes Ethernetový port RJ-45. IP adresa nastavena na 10.1.0.10.

Ovládání
  • Komunikaci pomoci UDP viz manual a ovladací program od výrobce (Windows, VisualBasic)
Prvni byte UDP dat (dalsi pro spinani rele nedefinovany):
 01h-relay 1 on
 a1h-relay 1 off
 02h-relay 2 on
 a2h-relay 2 off
 03h-relay 3 on
 a3h-relay 3 off
 04h-relay 4 on
 a4h-relay 4 off
 'R' - dotaz na stav rele (format odpovedi zatim nezkouman)

Podle klientskeho VBSkriptu by mel byt serverovy UDP port 5000 a klientsky 5002, ale aktualni kod v resetatoru to nekontroluje (jen to nesmi byt port pro NTP).

  • webove rozhrani resetátoru, které je přístupné pod jeho IP adresou (napr.:"158.196.157.230")

Webový server je schopen obslouzit jen jedno spojení a při odesílání pořadavku na server je nutné stránku aktualizovat(Firefox).

odkazy na web server resetátoru pro zapnuti a vypnuti jednotlivých relé:
http://158.196.157.230/R1 ~ R1 on
http://158.196.157.230/R2 ~ R2 on
http://158.196.157.230/R3 ~ R3 on
http://158.196.157.230/R4 ~ R4 on
http://158.196.157.230/R5 ~ R1 off
http://158.196.157.230/R6 ~ R2 off
http://158.196.157.230/R7 ~ R3 off
http://158.196.157.230/R8 ~ R4 off
  • Ovládací program v C vyvinutý v rámci projektu Edinet
Popis typu relé
typ - RAS
coil vlotage - 5V
current - 15A
Pro tento typ plati nasledujicí hodnoty, viz. stránky výrobce
Rated Carrying Current - AC 250V 10A
Max. Allowable Current - 20A
Max. Allowable Voltage - AC 240V
Max. Current (continual) - 15A
Contact Material - Ag alloy
[editovat]

Konstrukce Jirky Sterby

Ocekavano v ramci jeho DP (integrovany 16-portovy konzolovy server a power switch s pripojenim pres Ethernet) v kvetnu 2008.
